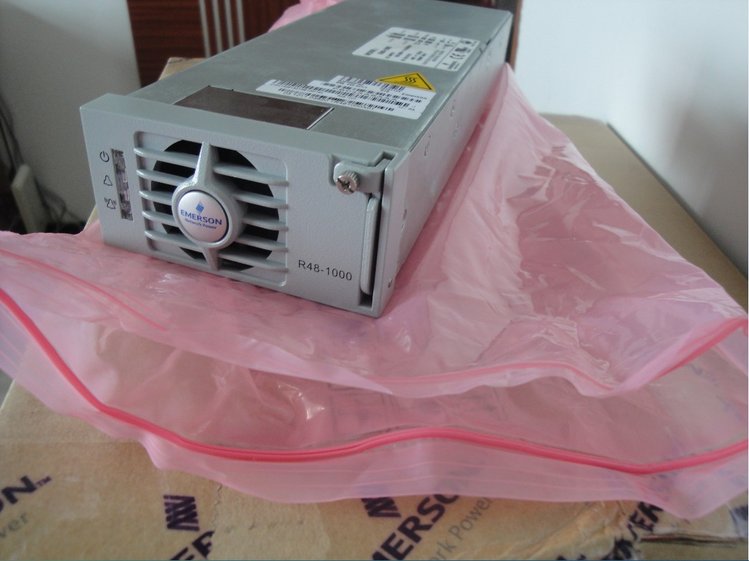

点击图片查看原图
一、艾默生整流模块（R48-1000A）过压保护方式
整流模块R48-1000A有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5Vdc±0.5Vdc之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56Vdc～59Vdc（要求比输出电压高0.5Vdc以上，出厂默认值为59Vdc）软件过压保护模式有两种，可以通过后台维护软件选择：
1．一次过压锁死模式当整流模块输出达到软件保护点后，整流模块关机并保持，需要人工干预方可恢复工作。
2．二次过压锁死模式整流模块软件保护后，关机5s内自动开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位。
艾默生R48-1000A温度限功率 －20℃～45℃，1000W。45℃～75℃，线性降额。75℃以上，0W
二、主要技术参数：
输入电压:80-300Vac
输入电压频率:45-65HZ
输入功率因素:0.99
输出电压:-42至-58Vdc
输出电流:0-20A
输出额定效率:92％
尺寸:41(H)×87(W)×241(D)
三、R48-1000A高频开关电源模块主要功能和特点
1.热插拔：整流模块采用无损伤热插拔技术，其输出和输入都有软启动单元，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1分钟。
2.数字化均流：整流模块采用的数字化均流技术，无需监控模块，模块间可以自动均流，均流不平衡度小于1.5A。
3.输入限功率控制：整流模块根据输入电压和输出电压的变化，采用的限功率控制方法。转换点在176V。当输入电压在176Vac290Vac时，模块可以输出功率；当输入电压在85Vac176Vac时，使其在低输入电压时既保zheng负载需求，又能保zheng模块的可kao工作.
